Produktauswahl
Fast jede Anlage wird kundenspezifisch projektiert.
Ein Teil unser Produktauswahl finden Sie nachfolgend.
- Brennersysteme
- Flammkaschiermaschinen
- Folienschweissmaschinen
- Gasregelstrecken
- Marterialspeicher
- Perforiermaschinen
- Spannrahmen
- Sengmaschinen
- Umwickelmaschinen
- Warenschaumaschinen
- Wickelsysteme
Brennersysteme
Patentierter Linien-Gasbrenner Typ 40 S
Hierbei handelt es sich um einteilige Aluminiumbrenner, die je nach erforderlicher Leistung mit unterschiedlichen Düsenleisten bestückt werden.
Um den gestiegenen Qualitätsansprüchen, speziell im Flammkaschierbereich gerecht zu werden, wurde bei der Konstruktion besonders auf gleichmässige Flammentemperatur über die gesamte Arbeitsbreite geachtet.
Im Vergleich mit dem Vorgängertyp konnte das Flammbild des neuen Brenners wesentlich verbessert werden.
In Laborversuchen wurden bei dem neuen Brenner Temperaturunterschiede
kleiner 2% bei 1130°C gemessen (Vorgängertyp bis zu 10%)
Als zusätzliche Vorteile gegenüber dem Vorgängertyp sind zu nennen:
– optimierte Kühlleistung
– keine Leckagen
– jede Länge lieferbar
– glatte Oberfläche
– größere Kühlbohrungen
– einteilig
– nicht an Segmentlänge gebunden
– bis zu 5 Metern Länge
Flammkaschiermaschinen
Kaschieranlage
Unsere Anlagen sind im Baukastenprinzip, ausgehend von den als Single-bzw. Sandwichkaschiermaschinen ausgeführten Mittelteilen kombinierbar.
Ein Nachrüsten der Anlage mit Speichereinheiten für Textil, Schaum und Unterware für einen kontinuierlichen Betrieb bzw. mit einem Spannrahmen ist jederzeit möglich.
Das Herzstück der Kaschieranlage, die «Bonding» Kaschiermaschine.
Unsere Anlagen sind mit modernster Sicherheits-, Steuerungs. und Antriebstechnik ausgerüstet
Bedienpult mit Bedienelementen und Operator Panel
Arbeitsgeschwindigkeit: bis zu 60m/min
Arbeitsbreite: bis max. 2300mm
Folienschweissmaschinen Typ FSE
Folienschweissmaschine Typ FSE 20
Für Materialstärken bis max. 20 mm (abhängig vom Raumgewicht).
Typ FSE 10
Für Materialstärken bis max. 10 mm (abhängig vom Raumgewicht).
Beide Ausführungen als Anbaumaschine oder fahrbahr lieferbar.
Gasregelstrecke
Gasregelstrecke (einfach oder doppelt) für Flüssiggas oder Naturgas zum Betreiben der Schmitt-Linien-Gasbrenner. Luftzufuhr mittels elektrisch verstellbaren Lüfter regelbar.
Materialspeicher
Schaumspeicher Typ SWSP
Speicherkapazität: höhenabhängig – von ca. 50 bis 70 m.
Fertigwarenspeicher Typ FWSP
Speicherkapazität: höhenabhängig – von ca. 40 bis 55 m Bahnzug regelbar.
Textilspeicher Typ Z-Ski-Box
Speicherkapazität: ca. 50 m (je nach Materialstärke).
Ausführung mit bzw. ohne Schweißmaschine lieferbar.
Textilspeicher Typ L-SKi-Box
Speicherkapazität: ca. 50 m (je nach Materialstärke).
Ausführung mit bzw. ohne Schweißmaschine lieferbar.
Unterwarenspeicher Typ SPUW
Speicherkapazität: ca. 50 m (je nach Materialstärke).
Perforiermaschinen
mit seperater Auf- und Abwicklung zur Mikroperforation von bahnförmigen Materialien wie Kunstleder, Folien etc.
zum Einbau in eine Blasfolienanlage
Arbeitsbreite: 4800 mm
Arbeitsbreite 2000 mm
Spannrahmen Typ WFS 72
Spannrahmen Typ WFS
Für den verzugsfreien Transport von querelastischen Materialien zu unseren Kaschiermaschinen bzw. Textilausrüstungs- oder Veredelungsmaschinen.
Sengmaschinen
Zum Sengen und Flemmen von bahnförmigen Materialien (keine Bilder vorhanden).
Umwickelmaschinen
Warenschaumaschinen
Warenschaummaschine Typ BMK 2000 Zur Kontrolle von Maschen-, Kett-, und Schussfadengeweben, sowie fertig kaschierten Materialien
Wickelsysteme
Unsere Wickelsysteme sind kombinierbar mit Bahnzugregelungen und Wickelrechner für kontinuierliche Wickelspannungen über den gesamten Durchmesserbreich.
Bei Bedarf ist auch eine Ausführung als Hydraulikwickler lieferbar.

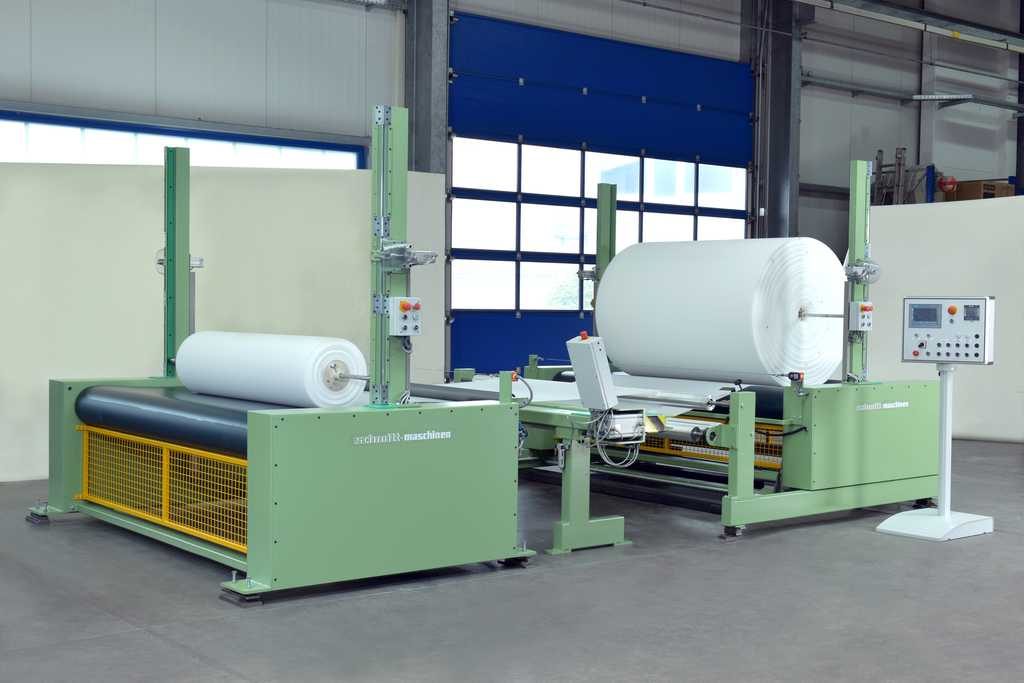

Umwickelmaschine
Ausführung als Bandumrollanlage für Materialrollen bis ca. 2500 mm Durchmesser.
Schaumabwicklung
Zum Abwickeln von Schaumballen bis zu ca. 2500 mm Durchmesser
3-Fach-Abwickelvorrichtung
Für Schaumballen
Doppelwickelbock
Für Anlagen mit kontinuierlichem Betrieb.
Zentrumswickler Einfach
Für Kaulenauf bzw. -abwicklung kombiniert mit Bahnzugregelung für kontinuierliche Wickelspannung über den gesamten Ø-Bereich.
Friktionsauf bzw. abwickelvorrichtung Kaulenwagen.
